扒渣机电路图及控制系统

时间:2014-06-18作者:admin
一、电路系统工作原理
接通外接电源,闭合漏电断路器,按压启动按钮S2、接触器KM1闭合,液压电机M1运转,液压油散热器风扇电机M3同时运转,液压系统正常运行;按压停止按钮S1、电机M1、M3停止运转。
按压正转启动按钮S4、接触器KM2吸合,电动滚筒电机M2正向运转,输送带正向运转;按压停止按钮S3,电机M2停止运转;按压反转启动按钮S5、接触器KM3吸合,电动滚筒电机M2反向运转,输送带反向运转;按压停止按钮S3,电机M2停止运转。
照明开关KA1拉出一挡:前灯亮,拉出二档:前灯、后灯都亮。
二、扒渣机电路图

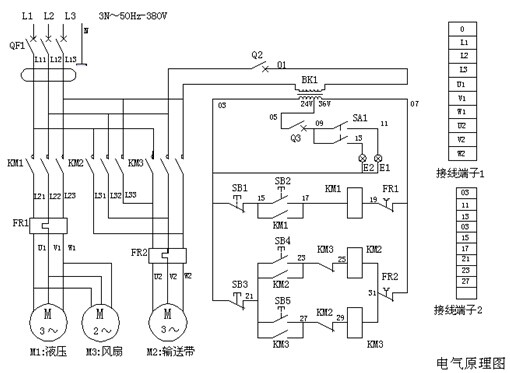

扒渣机电路图
三、电器元件规格
代号 名称 型号规格 单位 数量
M1 液压电动机 Y160M-4-  11KW 1
M2 LWT-60电动滚筒 TDY-4KW-0.8-600-320 1
M3 散热器风扇电机 300FZY7--D     380V160W 1
Q 漏电断路器 DZ47LE-C50    3P 1
KM1 接触器 CJX2--3210  32A  线圈电压36V 1
KM2、KM3 接触器 CJX2--1810  18A  线圈电压36V 2
  辅助触点 F4--11 2
K1 热继电器 JR36--32    20--32A 1
K2 热继电器 JR36--20    6.8-11A 1
S1、S2 防爆防腐控制按钮 LA5821——2 1
S3、S4、S5 防爆防腐控制按钮 LA5821——3 1
BK 控制变压器 NDK-300VA  220-380/24-36V 1
Q2 断路器 DZ47-C5   1P 1
Q3 断路器 DZ47-C10  1P 1
  接线端子 TD(AZ1)-15A-500V   10位 1
  接线端子 TD(AZ1)-30A-500V   10位 1
KA 照明开关 JK107 1
E1、E2 车灯    24V50W 2
