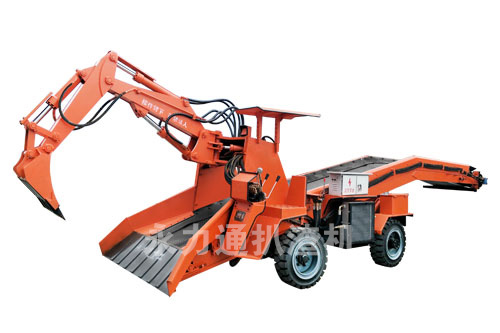

福建轮式扒渣机
时间:2016-09-09作者:admin
主要优势
120型轮式扒渣机主要是为大型巷道而设计,整机主要优势为:
挖掘系统大小臂配有标准型和加长型,标准型大小臂长度为1.05m和1.0m,加长型大小臂长度为1.2m和1.25m,供用户根据巷道截面大小定制选装。建议2,6×2.6m2 截面巷道选用标准型大小臂,3.0×3.0m2及以上截面巷道选用加长型大小臂,以提高工作效率。
挖掘系统销轴优化改进设计,采用含油石墨铜套、方头法兰和轴端加注润滑脂结构,并选用优质黄油嘴,有效解决了销轴润滑油加注不便和止转锁片松脱故障。
挖斗板材由10mm改为12mm,两侧和斗体内侧加焊10mm耐磨钢板层,齿套采用新型耐磨铸钢件,齿套和齿体联接轴销采用横装取代竖装方式, 有效提高挖斗使用寿命增加强度和耐用性,防止铲斗挖齿根部焊缝破裂,延长使用寿命。
龙门架内挡板、盖板 、中隔板改进设计, 增大矿料通过截面,尺寸加宽30mm、 增高50mm, 龙门架通过截面尺寸达到760x600mm2 0 大、小臂油缸耳设计改进,焊缝长度增加50mm,焊接工艺要求双面开坡口焊接,增加油缸耳焊接强度 ,有效防止油缸耳拉脱事故。
对大小臂、 回转体/座、连接板、 龙门架等零部件进行人工时效和喷丸处理,消除焊接应力,防止和 减少零件变形, 消除表面焊接飞溅物, 提高表面质量。
司控台踏板双面焊接,防止脱焊。操纵台前板折弯角度增大,对司控台恢复包边,防止油管接磨。
技术参数 | ||
项目 | 单位 | 主要参数 |
型号 | 1.8米 | YLTAY-120T |
外型尺寸 | mm | 5950×2500×2250 |
装载质量 | M3/h | ≧120 |
整机质量 | kg | 3400 |
挖掘宽度 | mm | 3800 |
挖掘高度 | mm | 3700 |
挖掘深度 | mm | ≦620 |
适应巷道坡度 | ( 0 ) | ≦15 |
适应巷道最小断面 | mm | ≥2300 |
挖取距离 | mm | 2900 |
最小转变半径 | ( 0 ) | ≦5 |
最大大臂回转角度 | ( 0 ) | ≦45 |
卸载高度 | mm | ≦2900 |
卸载距离 | mm | 2400(可加长) |
电机功率 | kw | 18.5 |
最大物料通过尺寸 | mm | 1000×800 |
轮距 | mm | 1630/1570 |
轴距 | mm | 1650 |
